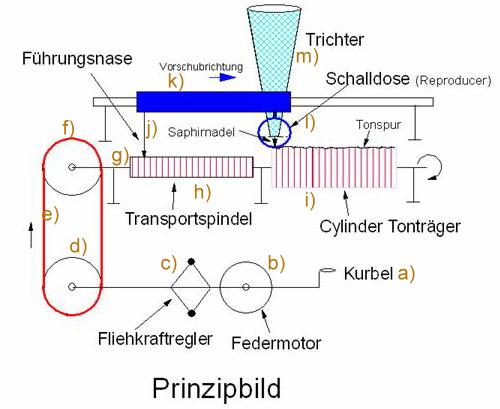

Arbeitsweise eines Home  Phonographen

Mit Kurbel b) das Federwerk b) aufziehen.

Über ein Hebel Federwerk freigeben, Fliehkraftregler c)

hält die eingestellte Drehzahl konstant.

Mittels Treibriemen e) wird die Drehzahl von d) nach f)

übertragen und setzt Achse g) mit Transportspindel

und Cylinder in Bewegung. Über die Führungsnase j)

wird die Einheit k) mit der Schalldose (Reproduser)

sowie Schalltrichter über die Tonspur gezogen.

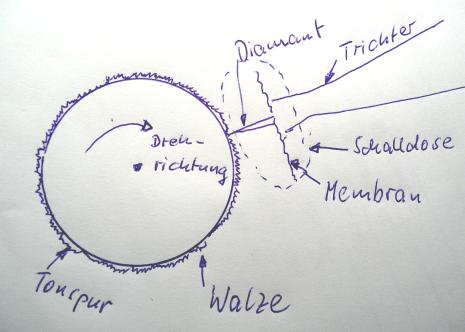

Die Saphirnadel tastet dann den tonerzeugenden Spur des

Cylinders ab und leitet den Ton auf den Trichter m) der den Ton verstärkt.
